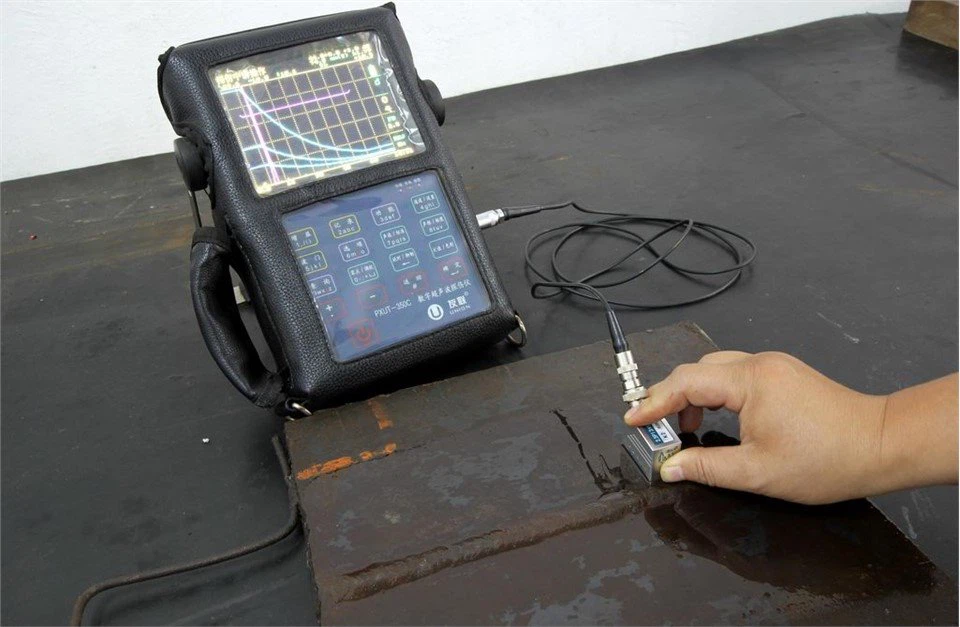

Deteksi cacat ultrasonik adalah teknik penting di bidang pengujian non-destruktif, memungkinkan deteksi cacat internal dalam bahan tanpa menyebabkan kerusakan. Di antara berbagai metode pengujian ultrasonik, metode time-of-flight difraksi (TOFD) telah memperoleh popularitas yang signifikan karena sensitivitas, akurasi, dan kemampuannya yang tinggi untuk memberikan informasi terperinci tentang kekurangan. Sebagai pemimpinDeteksi cacat ultrasonikPemasok, kami berpengalaman dalam prinsip dan aplikasi metode TOFD. Dalam posting blog ini, kami akan mempelajari cara kerja metode TOFD dalam deteksi cacat ultrasonik.
Prinsip Gelombang Ultrasonik
Sebelum kita menjelajahi metode TOFD, penting untuk memahami prinsip -prinsip dasar gelombang ultrasonik. Gelombang ultrasonik adalah gelombang suara dengan frekuensi lebih tinggi dari batas pendengaran manusia yang terdengar atas, biasanya di atas 20 kHz. Dalam deteksi cacat ultrasonik, gelombang ini dihasilkan oleh transduser, yang mengubah energi listrik menjadi getaran mekanis. Ketika gelombang ultrasonik diperkenalkan ke dalam material, mereka melakukan perjalanan melewatinya sampai mereka menghadapi diskontinuitas, seperti celah, batal, atau inklusi. Pada diskontinuitas, sebagian dari gelombang ultrasonik dipantulkan kembali ke transduser, sedangkan sisanya terus merambat melalui material.
Metode TOFD: Tinjauan umum
Metode Time-of-Flight Difraction (TOFD) didasarkan pada prinsip difraksi gelombang ultrasonik di ujung cacat. Tidak seperti metode pengujian ultrasonik konvensional yang mengandalkan refleksi gelombang ultrasonik dari cacat, metode TOFD mengukur waktu yang dibutuhkan untuk gelombang ultrasonik untuk berdifraksi di sekitar ujung cacat. Pengukuran waktu ini memberikan informasi tentang ukuran, lokasi, dan orientasi cacat.
Metode TOFD menggunakan dua transduser: pemancar dan penerima. Pemancar memancarkan balok ultrasonik ke dalam material, yang bergerak melaluinya sampai menemukan cacat. Pada ujung cacat, gelombang ultrasonik terdifraksi, dan gelombang yang difraksi terdeteksi oleh penerima. Waktu yang dibutuhkan untuk gelombang ultrasonik untuk melakukan perjalanan dari pemancar ke ujung cacat dan kemudian ke penerima diukur, dan pengukuran kali ini digunakan untuk menghitung posisi ujung cacat.
Bagaimana metode TOFD bekerja
Pengaturan
Langkah pertama dalam metode TOFD adalah mengatur peralatan pengujian. Dua transduser ditempatkan di sisi yang berlawanan dari bagian uji, dengan balok ultrasonik diarahkan ke area yang diminati. Transduser biasanya digabungkan ke bagian uji menggunakan sambungan, seperti air atau gel, untuk memastikan transmisi gelombang ultrasonik yang efisien.
Perambatan Gelombang Ultrasonik
Setelah peralatan diatur, pemancar memancarkan sinar ultrasonik ke dalam material. Balok ultrasonik bergerak melalui material sampai mengalami cacat. Pada cacat, sebagian dari gelombang ultrasonik terdifraksi di sekitar ujung cacat, sedangkan sisanya terus merambat melalui material.
Deteksi gelombang yang terdifraksi
Gelombang yang terdifraksi terdeteksi oleh penerima, yang mengubah getaran mekanis menjadi sinyal listrik. Sinyal listrik ini kemudian diamplifikasi dan diproses oleh instrumen TOFD.
Pengukuran Waktu
Instrumen TOFD mengukur waktu yang dibutuhkan untuk gelombang ultrasonik untuk melakukan perjalanan dari pemancar ke ujung cacat dan kemudian ke penerima. Pengukuran waktu ini dikenal sebagai Time-of-flight (TOF). TOF secara langsung terkait dengan jarak antara ujung cacat dan transduser, dan dapat digunakan untuk menghitung posisi ujung cacat.
Analisis Data
Pengukuran TOF yang diperoleh dari instrumen TOFD digunakan untuk membuat gambar TOFD, yang menunjukkan posisi dan ukuran cacat. Gambar TOFD adalah representasi grafis dari data waktu penerbangan, dengan sumbu horizontal yang mewakili posisi di sepanjang bagian uji dan sumbu vertikal yang mewakili kedalaman cacat. Gambar TOFD memberikan informasi terperinci tentang cacat, termasuk panjang, tinggi, dan orientasi.
Keuntungan dari metode TOFD
Metode TOFD menawarkan beberapa keunggulan dibandingkan metode pengujian ultrasonik konvensional, termasuk:
- Sensitivitas Tinggi:Metode TOFD sangat sensitif terhadap kekurangan kecil, sehingga cocok untuk mendeteksi cacat kritis pada bahan.
- Ukuran cacat yang akurat:Metode TOFD memberikan informasi yang akurat tentang ukuran dan posisi cacat, memungkinkan penilaian cacat yang tepat.
- Cakupan volume penuh:Metode TOFD dapat memberikan cakupan volume penuh dari bagian uji, memastikan bahwa semua kelemahan potensial terdeteksi.
- Inspeksi Cepat:Metode TOFD adalah teknik inspeksi yang cepat, memungkinkan pengujian yang cepat dan efisien dari area yang luas.
- Non-destruktif:Metode TOFD adalah teknik pengujian non-destruktif, yang berarti bahwa bagian uji dapat digunakan kembali setelah pengujian.
Aplikasi metode TOFD
Metode TOFD banyak digunakan di berbagai industri, termasuk kedirgantaraan, otomotif, pembangkit listrik, dan minyak dan gas. Beberapa aplikasi umum dari metode TOFD meliputi:
- Inspeksi Las:Metode TOFD umumnya digunakan untuk inspeksi lasan dalam pipa, pembuluh tekanan, dan struktur lainnya. Ini dapat mendeteksi kelemahan seperti kurangnya fusi, porositas, dan retakan di lasan.
- Inspeksi Coran dan Forgi:Metode TOFD dapat digunakan untuk memeriksa coran dan pengampunan untuk cacat internal, seperti rongga penyusutan, porositas, dan inklusi.
- Deteksi Korosi:Metode TOFD dapat digunakan untuk mendeteksi korosi dalam pipa dan struktur lainnya. Ini dapat memberikan informasi tentang kedalaman dan tingkat korosi, yang berguna untuk menilai masa pakai struktur yang tersisa.
- Inspeksi Bahan Komposit:Metode TOFD dapat digunakan untuk memeriksa bahan komposit untuk delaminasi, rongga, dan cacat lainnya. Ini sangat berguna untuk inspeksi komponen aerospace, di mana integritas bahan komposit sangat penting.
Perbandingan dengan metode pengujian non-destruktif lainnya
Meskipun metode TOFD menawarkan beberapa keuntungan, itu tidak cocok untuk semua aplikasi. Metode pengujian non-destruktif lainnya, sepertiInspeksi penetran pewarnaDanX Ray Inspection, mungkin lebih tepat dalam situasi tertentu.

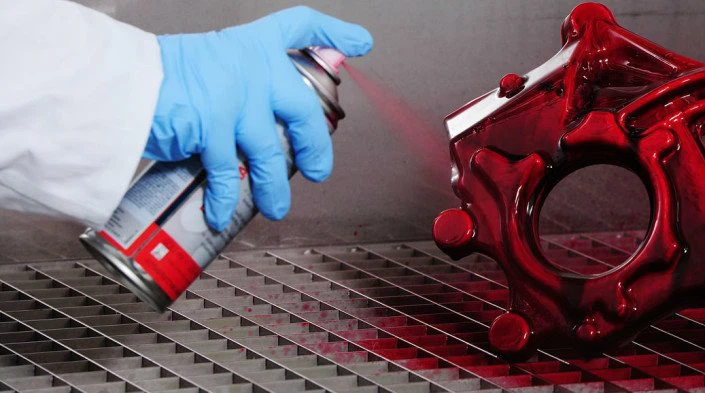

- Inspeksi Penetran Pewarna:Inspeksi penetran pewarna adalah metode yang sederhana dan hemat biaya untuk mendeteksi cacat pemecahan permukaan. Ini biasanya digunakan untuk inspeksi komponen dan bagian kecil. Namun, tidak cocok untuk mendeteksi cacat internal.
- X Ray Inspection:Inspeksi X Ray adalah metode pengujian non-destruktif yang kuat yang dapat memberikan informasi terperinci tentang struktur internal suatu bahan. Ini biasanya digunakan untuk inspeksi komponen dan bagian yang kompleks. Namun, itu membutuhkan peralatan khusus dan personel terlatih, dan itu bisa mahal.
Kesimpulan
Metode Time-of-Flight Difraction (TOFD) adalah teknik yang kuat dan andal untuk deteksi cacat ultrasonik. Ini menawarkan sensitivitas tinggi, akurasi, dan cakupan volume penuh, membuatnya cocok untuk berbagai aplikasi. Sebagai pemimpinDeteksi cacat ultrasonikPemasok, kami memiliki keahlian dan pengalaman untuk menyediakan layanan pengujian TOFD berkualitas tinggi. Jika Anda tertarik untuk mempelajari lebih lanjut tentang metode TOFD atau ingin mendiskusikan persyaratan pengujian spesifik Anda, silakan hubungi kami. Kami berharap dapat bekerja sama dengan Anda untuk memastikan kualitas dan keamanan produk Anda.
Referensi
- Krautkramer, J., & Krautkramer, H. (1990). Pengujian material ultrasonik. Springer-Verlag.
- Masyarakat Amerika untuk Pengujian Tidak Bertanggapan (ASNT). (2008). Buku Pegangan Pengujian Ultrasonik. Asnt.
- British Standards Institution (BSI). (2013). BS EN ISO 16828: 2013 Pengujian Non-Dustruktif-Pengujian Ultrasonik-Teknik difraksi waktu penerbangan sebagai metode untuk deteksi dan ukuran diskontinuitas. BSI.
